| 0 X1 | ||||||||||||||||||
| d el la base : X 1 + 1 0 cm | ||||||||||||||||||
| s u p p o rto a s o ff i tto C u c i n a a d i s o I a | ||||||||||||||||||

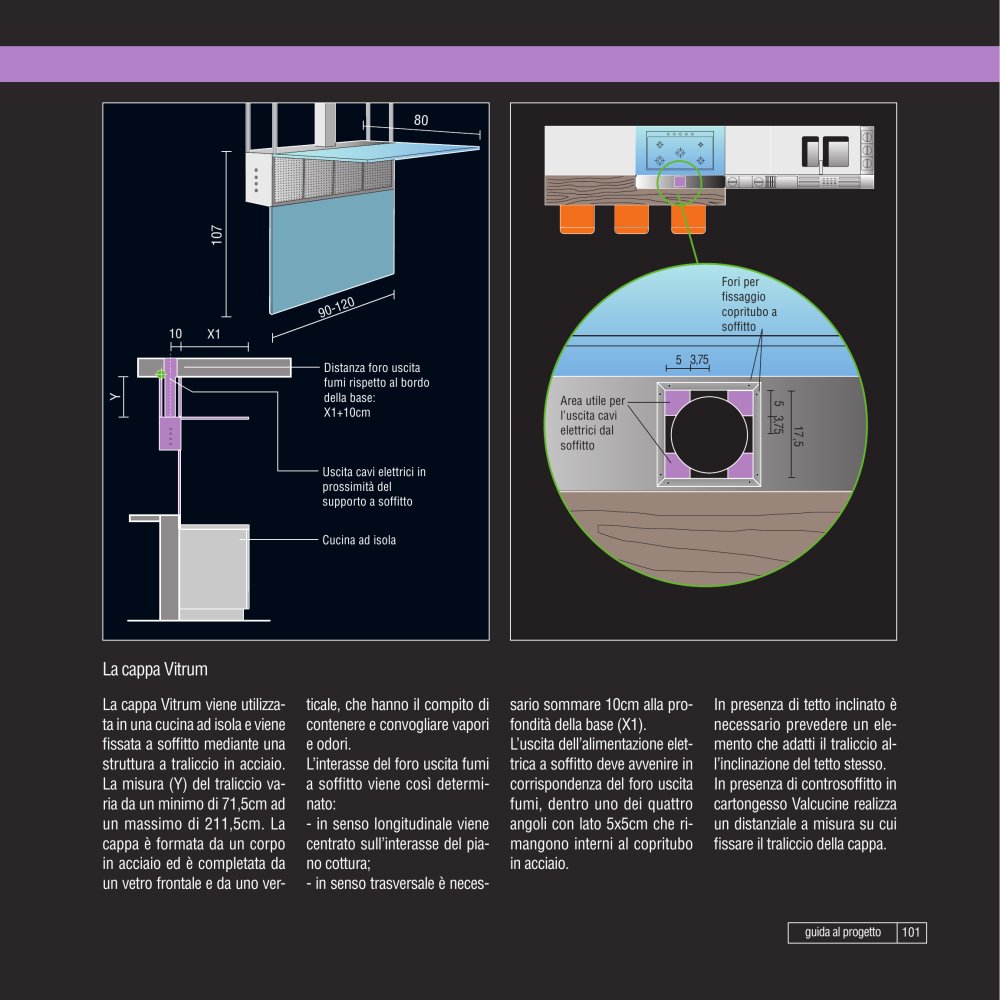

| La cappa Vitrum La cappa Vitrum viene utilizzata in una cucina ad isola e viene fissata a soffitto mediante una struttura a traliccio in acciaio. La misura (Y) del traliccio varia da un minimo di 71,5cm ad un massimo di 211,5cm. La cappa è formata da un corpo in acciaio ed è completata da un vetro frontale e da uno ver- | ||||||||||||||||||
| ticale, che hanno il compito di contenere e convogliare vapori e odori. L'interasse del foro uscita fumi a soffitto viene così determinato: - in senso longitudinale viene centrato sull'interasse del piano cottura; - in senso trasversale è neces- | sario sommare 10cm alla profondità della base (X1). L'uscita dell'alimentazione elettrica a soffitto deve avvenire in corrispondenza del foro uscita fumi, dentro uno dei quattro angoli con lato 5x5cm che rimangono interni al copritubo in acciaio. | In presenza di tetto inclinato è necessario prevedere un elemento che adatti il traliccio all'inclinazione del tetto stesso. In presenza di controsoffitto in cartongesso Valcucine realizza un distanziale a misura su cui fissare il traliccio della cappa. | ||||||||||||||||
| guida al progetto 101 | ||||||||||||||||||
