TESI - 3 / 6 Pagine

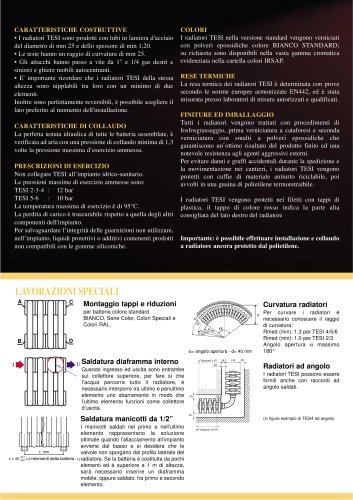

CARATTERISTICHE COSTRUTTIVE  I radiatori TESI sono prodotti con tubi in lamiera d'acciaio del diametro di mm 25 e dello spessore di mm 1,20. Օ Le teste hanno un raggio di curvatura di mm 25.  Gli attacchi hanno passo a vite da 1" e 1/4 gas destri e sinistri e ghiere mobili autocentranti. Օ E' importante ricordare che i radiatori TESI della stessa altezza sono nipplabili tra loro con un minimo di due elementi. Inoltre sono perfettamente reversibili, possibile scegliere il lato preferito al momento dell'installazione. CARATTERISTICHE DI COLLAUDO La perfetta tenuta idraulica di tutte le batteria assemblate, verificata ad aria con una pressione di collaudo minima di 1,3 volte la pressione massima d'esercizio ammessa. PRESCRIZIONI DI ESERCIZIO Non collegare TESI all'impianto idrico-sanitario. Le pressioni massime di esercizio ammesse sono: TESI 2-3-4 : 12 bar TESI 5-6 : 10 bar La temperatura massima di esercizio 訨 di 95°C. La perdita di carico trascurabile rispetto a quella degli altri componenti dell'impianto. Per salvaguardare l'integrit delle guarnizioni non utilizzare, nell'impianto, liquidi protettivi o additivi contenenti prodotti non compatibili con le gomme siliconiche. COLORI I radiatori TESI nella versione standard vengono verniciati con polveri epossidiche colore BIANCO STANDARD; su richiesta sono disponibili nella vasta gamma cromatica evidenziata nella cartella colori IRSAP. RESE TERMICHE La resa termica dei radiatori TESI 蠨 determinata con prove secondo le norme europee armonizzate EN442, ed stata misurata presso laboratori di misure autorizzati e qualificati. FINITURE ED IMBALLAGGIO Tutti i radiatori vengono trattati con procedimenti di fosfosgrassaggio, prima verniciatura a cataforesi e seconda verniciatura con smalti a polveri epossidiche che garantiscono un'ottimo risultato del prodotto finito ed una notevole resistenza agli agenti aggressivi esterni. Per evitare danni e graffi accidentali durante la spedizione e la movimentazione nei cantieri, i radiatori TESI vengono protetti con cuffie di materiale antiurto riciclabile, poi avvolti in una guaina di polietilene termoretraibile. I radiatori TESI vengono protetti nei filetti con tappi di plastica, il tappo di colore rosso indica la parte alta consigliata del lato destro del radiatore Importante: possibile effettuare installazione e collaudo a radiatore ancora protetto dal polietilene. LAV ORAZIONI SPECIALI A C Montaggio tappi e riduzioni per batterie colore standard BIANCO, Serie Color, Colori Speciali e Colori RAL. Curvatura radiatori Per curvare i radiatori 訨 necessario conoscere il raggio di curvatura: Rmed (min): 1.3 per TESI 4/5/6 Rmed (min): 1.0 per TESI 2/3 Angolo apertura a massimo 180° Radiatori ad angolo I radiatori TESI possono essere forniti anche con raccordi ad angolo saldati. B a= angolo apertura - d= 40 mm n°elcmcntix45 36,5 139 40 i ySaldatura diaframma interno Quando ingresso ed uscita sono entrambe » sul collettore superiore, per fare si che l'acqua percorra tutto il radiatore, necessario interporre tra ultimo e penultimo elemento uno sbarramento in modo che l'ultimo elemento funzioni come collettore d'uscita. Saldatura manicotti da 1/2" I manicotti saldati nel primo e nell'ultimo elemento rappresentano la soluzione ottimale quando l'allacciamento all'impianto avviene dal basso e si desidera che le valvole non sporgano dal profilo laterale del i)radiatore. Se la batteria costituita da pochi elementi ed 訨 superiore a 1 m di altezza, sar necessario inserire un diaframma mobile, oppure saldato, tra primo e secondo elemento. (in figura esempio di TESI4 ad angolo) LU (n°elementi-l)x 45 L = 45.0;2 x (n°elementi dlia batteria

TESI
  1. P. 1

    TESI
  2. P. 2

    TESI TESI sono i "termoarredatori®" per eccellenza. Con essi IRSAP ha introdotto in Italia l'idea rivoluzionaria della struttura tubolare, un'innovazione...
  3. P. 3

  4. P. 4

    NIPPLATURA BATTERIE I radiatori TESI della stessa altezza sono nipplabili tra loro con un minimo di due elementi. Sono perfettamente reversibili per cui...
  5. P. 5

    ACCESSORI ■IIIIIB I radiatori TESI dispongono di una vasta gamma di accessori. I tappi e le riduzioni verniciati, completi di guarnizioni siliconiche,...
  6. P. 6
