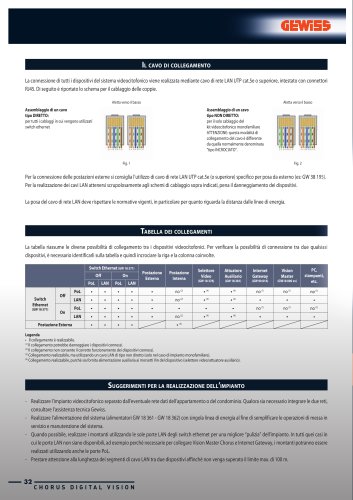

il cavo di collegamento
La connessione di tutti i dispositivi del sistema videocitofonico viene realizzata mediante cavo di rete LAN UTP cat.5e o superiore, intestato con connettori
RJ45. Di seguito é riportato lo schema per il cablaggio delle coppie.
Aletta verso il basso
Aletta verso il basso
Assemblaggio di un cavo
tipo DIreTTO:
per tutti i cablaggi in cui vengono utilizzati
switch ethernet
Assemblaggio di un cavo
tipo nOn DIreTTO:
per il solo cablaggio del
kit videocitofonico monofamiliare
ATTENZIONE: questa modalità di
collegamento del cavo è differente
da quella normalmente denominata
“tipo INCROCIATO”.
Fig. 1
Fig. 2
Per la connessione delle postazioni esterne si consiglia l’utilizzo di cavo di rete LAN UTP cat.5e (o superiore) specifico per posa da esterno (es: GW 38 195).
Per la realizzazione dei cavi LAN attenersi scrupolosamente agli schemi di cablaggio sopra indicati, pena il danneggiamento dei dispositivi.
La posa del cavo di rete LAN deve rispettare le normative vigenti, in particolare per quanto riguarda la distanza dalle linee di energia.
tabella dei collegamenti
La tabella riassume le diverse possibilità di collegamento tra i dispositivi videocitofonici. Per verificare la possibilità di connessione tra due qualsiasi
dispositivi, è necessario identificarli sulla tabella e quindi incrociare la riga e la colonna coinvolte.
Switch ethernet (gW 18 371)
Off
On
postazione
esterna
postazione
Interna
Selettore
video
(gW 18 376)
Attuatore
Ausiliario
(gW 18 381)
vision
Master
(gW18 000 xx)
pC,
stampanti,
etc.
(1)
no (1)
no (1)
Internet
gateway
(gW 90 816)
pol
Switch
ethernet
(gW 18 371)
Off
On
postazione esterna
lAn
pol
lAn
pol





no
lAn





no (2)
• (4)
• (4)



pol








no (1)
no (1)
no (1)
lAn





no (2)
• (4)
• (4)








(2)

(4)

(4)
no
(3)
legenda
• Il collegamento è realizzabile.
(1)
Il collegamento potrebbe danneggiare i dispositivi connessi.
(2)
Il collegamento non consente il corretto funzionamento dei dispositivi connessi.
(3)
Collegamento realizzabile, ma utilizzando un cavo LAN di tipo non diretto (solo nel caso di impianto monofamiliare).
(4)
Collegamento realizzabile, purchè sia fornita alimentazione ausiliaria ai morsetti Vin del dispositivo (selettore video/attuatore ausiliario).
suggerimenti per la realizzazione dell’impianto
- Realizzare l’impianto videocitofonico separato dall’eventuale rete dati dell’appartamento o del condominio. Qualora sia necessario integrare le due reti,
consultare l’assistenza tecnica Gewiss.
- Realizzare l’alimentazione del sistema (alimentatori GW 18 361 - GW 18 362) con singola linea di energia al fine di semplificare le operazioni di messa in
servizio e manutenzione del sistema.
- Quando possibile, realizzare i montanti utilizzando le sole porte LAN degli switch ethernet per una migliore “pulizia” dell’impianto. In tutti quei casi in
cui le porte LAN non siano disponibili, ad esempio perchè necessarie per collegare Vision Master Chorus e Internet Gateway, i montanti potranno essere
realizzati utilizzando anche le porte PoL.
- Prestare attenzione alla lunghezza dei segmenti di cavo LAN tra due dispositivi affinché non venga superato il limite max. di 100 m.
