Chorus Digital Vision - 64 Pagine

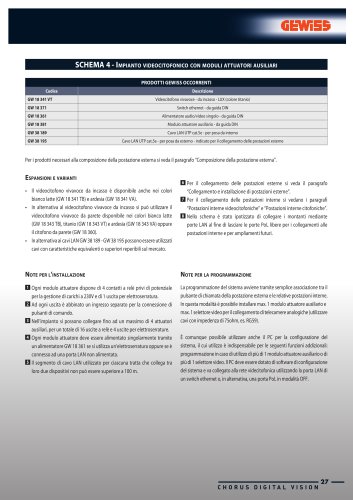

scHema 4 - Impianto videocitofonico con moduli attuatori ausiliari
prODOTTI geWISS OCCOrrenTI
Codice
gW 18 341 vT
Descrizione
Videocitofono vivavoce - da incasso - LUX (colore titanio)
gW 18 371
Switch ethernet - da guida DIN
gW 18 361
Alimentatore audio/video singolo - da guida DIN
gW 18 381
Modulo attuatore ausiliario - da guida DIN
gW 38 189
Cavo LAN UTP cat.5e - per posa da interno
gW 38 195
Cavo LAN UTP cat.5e - per posa da esterno - indicato per il collegamento delle postazioni esterne
Per i prodotti necessari alla composizione della postazione esterna si veda il paragrafo “Composizione della postazione esterna”.
espansioni e varianti
• Il videocitofono vivavoce da incasso è disponibile anche nei colori
bianco latte (GW 18 341 TB) e ardesia (GW 18 341 VA).
• In alternativa al videocitofono vivavoce da incasso si può utilizzare il
videocitofono vivavoce da parete disponibile nei colori bianco latte
(GW 18 343 TB), titanio (GW 18 343 VT) e ardesia (GW 18 343 VA) oppure
il citofono da parete (GW 18 360).
• In alternativa ai cavi LAN GW 38 189 - GW 38 195 possono essere utilizzati
cavi con caratteristiche equivalenti o superiori reperibili sul mercato.
note per l’installazione
1
2
3
4
5
Ogni modulo attuatore dispone di 4 contatti a relè privi di potenziale
per la gestione di carichi a 230V e di 1 uscita per elettroserratura.
Ad ogni uscita è abbinato un ingresso separato per la connessione di
pulsanti di comando.
Nell’impianto si possono collegare fino ad un massimo di 4 attuatori
ausiliari, per un totale di 16 uscite a relè e 4 uscite per elettroserrature.
Ogni modulo attuatore deve essere alimentato singolarmente tramite
un alimentatore GW 18 361 se si utilizza un’elettroserratura oppure se è
connesso ad una porta LAN non alimentata.
Il segmento di cavo LAN utilizzato per ciascuna tratta che collega tra
loro due dispositivi non può essere superiore a 100 m.
6
7
8
Per il collegamento delle postazioni esterne si veda il paragrafo
“Collegamento e installazione di postazioni esterne”.
Per il collegamento delle postazioni interne si vedano i paragrafi
“Postazioni interne videocitofoniche” e “Postazioni interne citofoniche”.
Nello schema è stato ipotizzato di collegare i montanti mediante
porte LAN al fine di lasciare le porte PoL libere per i collegamenti alle
postazioni interne e per ampliamenti futuri.
note per la programmazione
La programmazione del sistema avviene tramite semplice associazione tra il
pulsante di chiamata della postazione esterna e le relative postazioni interne.
In questa modalità è possibile installare max. 1 modulo attuatore ausiliario e
max. 1 selettore video per il collegamento di telecamere analogiche (utilizzare
cavi con impedenza di 75ohm, es. RG59).
È comunque possibile utilizzare anche il PC per la configurazione del
sistema, il cui utilizzo è indispensabile per le seguenti funzioni addizionali:
programmazione in caso di utilizzo di più di 1 modulo attuatore ausiliario o di
più di 1 selettore video. Il PC deve essere dotato di software di configurazione
del sistema e va collegato alla rete videcitofonica utilizzando la porta LAN di
un switch ethernet o, in alternativa, una porta PoL in modalità OFF.
CHORUS DIGITAL VISION
Catalogo Digital Vision_ULTIMISSIMO_APPROVATO.indd 27
27
17-06-2010 15:19:45
