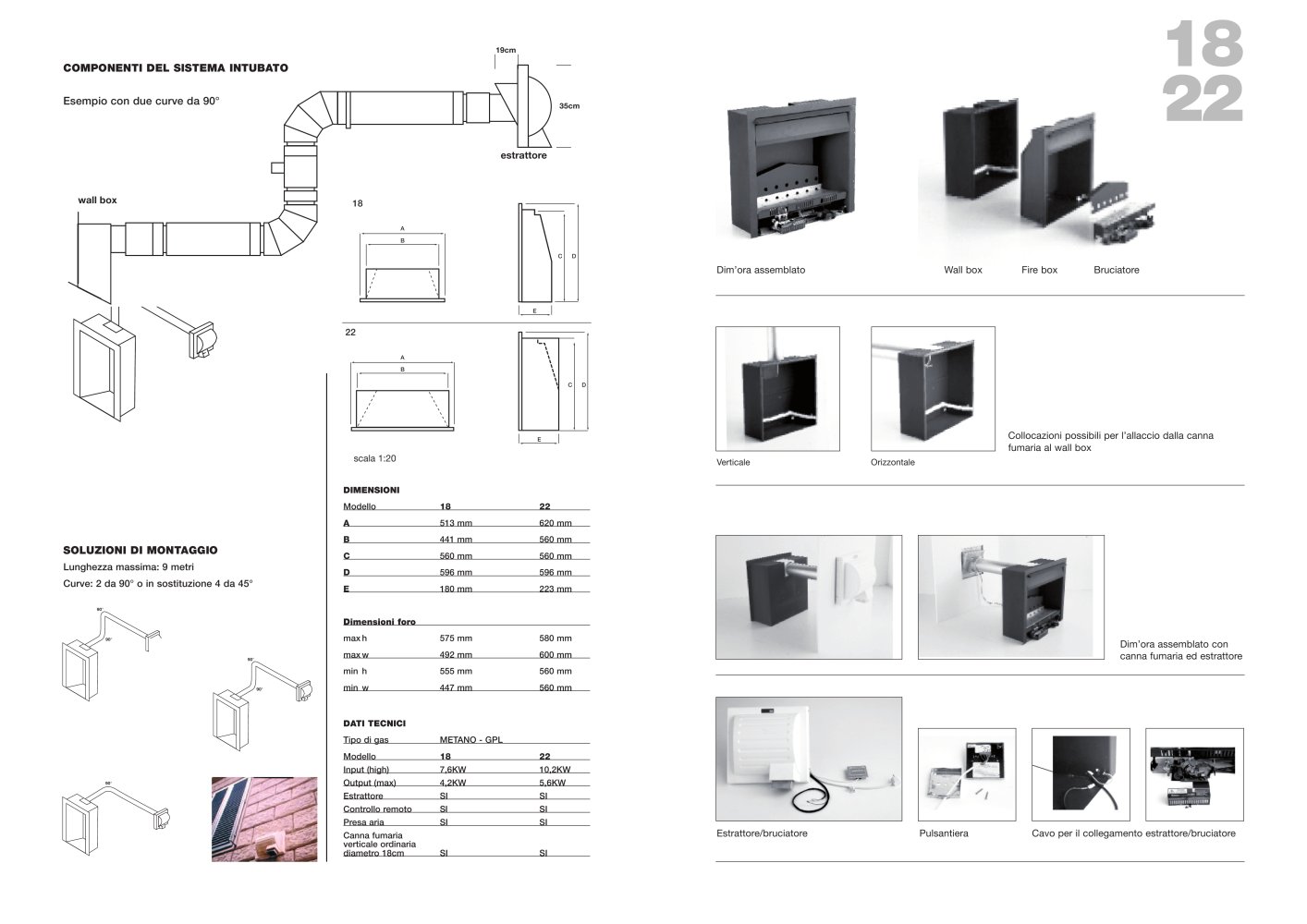

DATI TECNICI Tipo di gas METANO - GPL Modello 18 22 Input (high) 7,6KW 10,2KW Output (max) 4,2KW 5,6KW Estrattore SI SI Controllo remoto SI SI Presa aria SI SI Canna fumaria verticale ordinaria diametro 18cm SI SI wall box estrattore 19cm 35cm COMPONENTI DEL SISTEMA INTUBATO Esempio con due curve da 90° SOLUZIONI DI MONTAGGIO Lunghezza massima: 9 metri Curve: 2 da 90° o in sostituzione 4 da 45° 90° 90° 90° 90° DIMENSIONI Modello 18 22 A 513 mm 620 mm B 441 mm 560 mm C 560 mm 560 mm D 596 mm 596 mm E 180 mm 223 mm Dimensioni foro max h 575 mm 580 mm max w 492 mm 600 mm min h 555 mm 560 mm min w 447 mm 560 mm 18 22 Dim’ora assemblato Wall box Fire box Bruciatore Collocazioni possibili per l’allaccio dalla canna fumaria al wall box Dim’ora assemblato con canna fumaria ed estrattore A B A B 18 22 E E C D C D scala 1:20 90° Verticale Orizzontale Estrattore/bruciatore Pulsantiera Cavo per il collegamento estrattore/bruciatore
